随着人们生活水平的逐步提高，人们对身体健康的兴趣和对医疗质量的需求也随之提高。如今，医院通常会增加中央吸气系统和中央氧气供应系统。医院的中心供氧系统的建立将增强患者的安全感和稳定性，增加医生和护士的信任度，并减轻后勤氧气供应人员的负担，以确保医疗服务的安全。

在设计和建设医院的中心供氧系统的过程中，必须严格遵守标准化和标准化要求，以使医院能够发挥更大，更好的生产作用，并具有最佳的社会效益。经济效益：

1.中心供氧系统

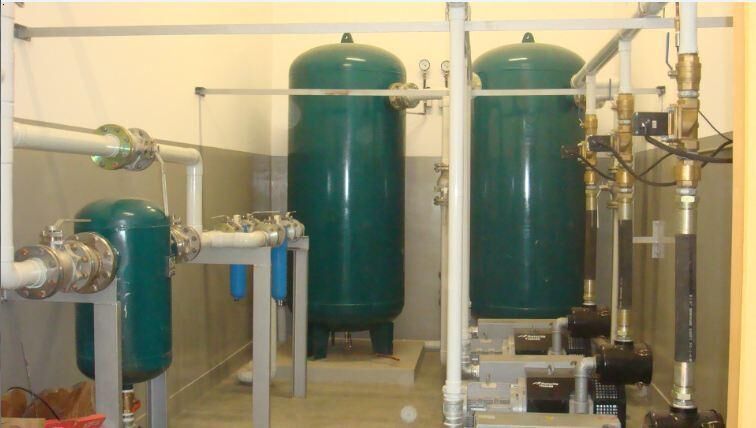

根据医院的规模和需求选择真空泵。它使用合资西门子公司制造的两个水环真空泵2BV5。负压吸入管道的工作压力为0.104至0.107MPa。当吸气系统的负压达到0.107 MPa时，由于泄漏引起的压力增加率平均每小时不应超过118％。两个真空单元交替运行。（一种在运行中，一种在维护/关机待机中）。机房位于病房的地下室，每个泵的风量为110立方米/小时，并被送至医疗病房的煤气管井。

选择一个115立方米的真空罐和蒸汽水分离器。管道可以是铜管或镀锌钢管（低成本）。该站需要一个警报设备。排水阀连接到立管的下端，可以进行定期排水和清洁。助焊剂不能流入管子以防止其直径变小。天花板上安装了水平管，终端管线直接指向上方，以防止分支管堵塞。简而言之，吸气系统的管道直径应尽可能大，科学的设计，规范的结构和规范的操作可以确保吸气系统的正常运行。

2.中央供氧系统

当前，存在三种主要类型的氧气源。

瓶氧气汇流排系统。其特点是自动切换供氧，自动报警，不间断供气，投资少，设备简单。当一组中的氧气压力降至2MPa时，会自动发送警报信号，以自动切换到另一组氧气瓶供气。此时，瓶中有大量的残留气体无法用完，浪费了大量的氧气。如果气体消耗高，则不能供应氧气并且压力变低，这具有不稳定的氧气供应压力的缺点。

液氧储罐蒸发系统具有液氧储罐容量大，运行成本低，操作简便，气压稳定，维护成本低等优点，是目前大型医院的首选之一。

变压吸附（PSA）氧气发生器系统。

可以配置一个5m³液氧罐，一套汽化器，减压阀，警报装置等的选件。液氧站的供气压力为0.16MPa，送至各层，减压两次，最终达到工作压力。母线（10x2组）系统用于补充液氧。手术室必须与支持站分开运输，以确保手术室中的氧气压力。氧气供应有两种方式。一种是从墙壁腰部端子供应的，另一种是从塔嘴端子供应的，以确保供气的安全性和可靠性。

2.中心供氧系统

当前，存在三种主要类型的氧气源。

瓶氧气汇流排系统。其特点是自动切换供氧，自动报警，不间断供气，投资少，设备简单。当一组中的氧气压力降至2MPa时，会自动发送警报信号，以自动切换到另一组氧气瓶供气。此时，瓶中有大量的残留气体无法用完，浪费了大量的氧气。如果气体消耗高，则不能供应氧气并且压力变低，这具有不稳定的氧气供应压力的缺点。

液氧储罐蒸发系统具有液氧储罐容量大，运行成本低，操作简便，气压稳定，维护成本低等优点，是目前大型医院的首选之一。

变压吸附（PSA）氧气发生器系统。

可以配置一个5m³液氧罐，一套汽化器，减压阀，警报装置等的选件。液氧站的供气压力为0.16MPa，送至各层，减压两次，最终达到工作压力。母线（10x2组）系统用于补充液氧。手术室必须与支持站分开运输，以确保手术室中的氧气压力。氧气供应有两种方式。一种是从墙壁腰部端子供应的，另一种是从塔嘴端子供应的，以确保供气的安全性和可靠性。

技术参数：

氧气终端流量：10 L / min。

管道输出压力：0.13至0.155MPa（区域可调）。

每条管道的流量：10 m / s。

每小时总体系统泄漏率：<0.12％。

最高和最低运行条件供氧压力误差：<0.102MPa。

操作模式：每个端子持续供氧。

管道必须可靠接地，并且接地电阻必须小于10Ω。

断电时连续供气。

快速插入和移除自密封接头需要容易插入和移除，可靠的密封，至少10年的使用寿命以及有效的密封而无堵塞。

在安装之前，必须严格按照规定对系统中使用的所有铜管，管道和附件进行脱脂。

系统的主管使用直径为22 x 115的铜管，每个走廊中的水平管使用直径为19 x 115的铜管。进入病房的管道是直径为8 x 1的铜管。 ..

3.设计和施工规格

管道安装批准基于GB242-82标准。供氧系统应使用优质的无氧铜管。铜管必须符合GB1527的要求。必须用银钎焊。钎焊材料为HiAgCu30-。 35.所有管道均已脱脂。给配件脱脂后，用干净的白色滤纸擦拭纸张。换句话说，脱脂是合格的。

氧气必须配备可靠的接地，接地电阻<10Ω，法兰两端之间的电阻<0.103Ω以及可靠的低压警报。

管道中的气体速度为210 m / s。氧气出口压力为0.13至0.155MPa（可调），负压范围为-0.102至-0.108MPa（可调）。

真空泵的出口装有细菌过滤器以直接排出空气，氧气的出口配有高效过滤器。

在每条管道的每一层中都安装了单独的阀门，以便于维护。

耐压试验：氧气管道密闭时间； 24小时耐压应为0.14MPa，每小时泄漏率应小于0.12％。真空管道的强度试验压力为0.12MPa。这些管是气密的，24小时压力为0.11 MPa，每小时泄漏率小于1％。

在开始施工之前，需要仔细考虑图纸并在现场确认。在充分了解设计要求并审查现场后，有必要将施工设计和进度计划，材料，设备采购计划和项目成本计划汇总在一起。

供应商应向购买者提供设备文件，图纸，检验记录，实验报告，质量证明书，操作和维护手册，技术文件以及其他材料。

为了确保良好的项目质量和计划的进度，供应商会仔细检查，测量和调试每个过程，并填写施工日志和当天的各种记录（尤其是隐藏的项目）以随时保留项目，因此您需要能够进行检查。

在技术服务方面，施工方进行了文明施工，使患者和医院满意，而又不影响或干扰治疗以及其余患者。
