随着人们生活水平的逐步提高，人们对身体健康的关注以及对医疗质量的需求也随之提高。同时，医疗保健行业出现了新的发展机会，医疗保健中心的氧气供应系统正迅速进入大中型医院。当前，医院通常增加中心供氧系统等。医院的中心吸引力和氧气供应系统的建立提高了患者的安全感和稳定性，增强了医生和护士的信任度，并减轻了后勤氧气供应人员的负担。医疗服务的安全性和质量。

在设计和建造医院的中心供氧系统的过程中，必须严格按照标准化和标准化的要求进行，以使医院能够发挥更大，更好的生产作用，并具有最佳的社会效益和社会效益。经济效益：

1.中心供氧系统

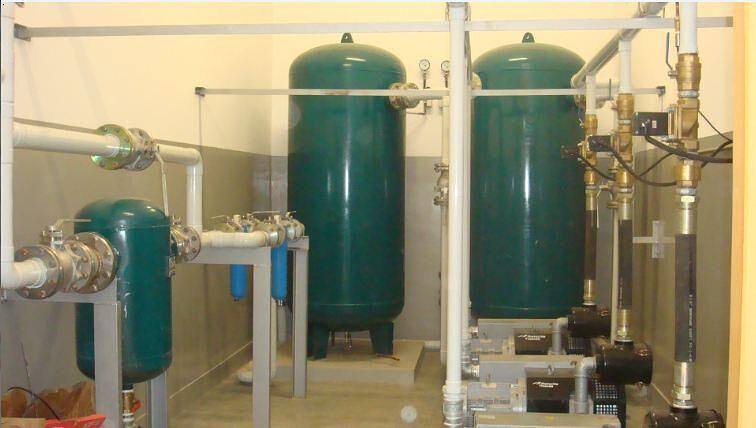

根据医院的规模和需求选择真空泵。它使用合资西门子公司制造的两个水环真空泵2BV5。负压吸入管道的工作压力为0.104至0.107MPa。当吸气系统的负压达到0.107MPa时，由于泄漏引起的压力增加率平均每小时不应超过118％。两个真空单元交替运行（一个处于运行状态，一个处于维护/停机待机状态）。机房位于病房大楼的地下层，每个泵的流量为110立方米/小时，并被发送到医疗大楼的气管井。

选择一个115立方米的真空罐和蒸汽水分离器。管道可以是铜管或镀锌钢管（低成本）。该站需要报警。排水阀连接到立管的下端，用于定期排水和清洁。为避免减小管道的直径，焊剂不能流入管道。所有水平管道均安装在天花板上，并且终端管道笔直指向上方，以防止分支管道堵塞。简而言之，抽吸系统的管道直径应尽可能大，科学的设计，规范的结构和规范的操作可以确保抽吸系统的正常运行。

2.中心供氧系统

当前，存在三种主要类型的氧气源。

瓶氧气汇流排系统。其特点是自动切换供氧，自动报警，不间断供气，投资少，设备简单。当一组中的氧气压力下降到2MPa时，它会自动发送警报信号，并自动切换到另一组氧气瓶以供应气体。此时，瓶中有大量的残留气体无法用完，浪费了大量的氧气。当气体消耗高时，不能供应氧气，压力变低，并且氧气供应压力变得不稳定。

液氧储罐蒸发系统具有液氧储罐容量大，运行成本低，操作简便，气压稳定，维护成本低等优点，是目前大型医院的首选之一。

变压吸附（PSA）氧气发生器系统。

可以配置一个5m³液氧罐，一套汽化器，减压阀，警报装置等的选件。液氧站的供气压力为0.16MPa，输送到各层后减压两次，最终达到工作压力。汇流条（10 x 2组）方法用于补充液氧。手术室必须与支持站分开运输，以确保手术室中的氧气压力。氧气供应有两种方式。一种是从墙上的腰部端子供应的，另一种是从塔架开口处的端子供应的，从而确保了供气的安全性和可靠性。

基本配置要求：

（1）氧气供应站：1个液氧站，1个5m³储氧罐和1个蒸发器。 10个备用氧气汇流排x 2。液氧储存和灌溉采用设计压力为0.18MPa的优质品牌产品。液态氧的存储和冲洗需要一条回流管道。储罐的日蒸发量小于0.15％，蒸发器的蒸发量大于50m³/ h。

（2）氧气管道使用国标铜管。

（3）病房内氧气管道的最终输出压力为0.14MPa，并维持连续的正压。

（4）每小时制氧站和管道系统的泄漏率为0.12％或更低。

（5）系统为每个使用的装置配备了一个二级减压箱，方便工作人员阅读和维护仪表。

技术参数：

氧气终端流量：10 L / min。

管道输出压力：0.13至0.155MPa（区域可调）。

每条管道的流量：10 m / s。

每小时总系统泄漏率：<0.12％。

最高和最低运行条件供氧压力误差：<0.102MPa。

操作模式：每个端子持续供氧。

管道必须可靠接地，并且接地电阻必须小于10Ω。

断电时连续供气。

快速插入和移除自密封接头需要方便的插入和移除以及可靠的密封，使用寿命超过10年，并且可以在没有塞子的情况下有效密封。

在安装之前，必须严格按照规定对系统中使用的所有铜管，管道和附件进行脱脂处理。

系统的主管道为22 x 115铜管，每个走廊的横管为19 x 115铜管，进入病房的管道为8 x 1铜管。

3.设计和施工规格

管道的安装批准是根据GB242-82标准进行的。供氧系统应使用优质的无氧铜管，铜管使用银钎焊达到GB1527的要求，钎焊材料为HiAgCu30-。 35.所有管道均已脱脂。给管件除油后，用干净的白色滤纸擦拭。换句话说，脱脂是合格的。

氧气必须具有可靠的接地，接地电阻<10Ω，法兰板两端之间的电阻<0.103Ω，以及可靠的低压警报。

管道中的气体速度为210 m / s。氧气出口压力为0.13至0.155MPa（可调），负压范围为-0.102至-0.108MPa（可调）。

真空泵的出口装有细菌过滤器以直接排出空气，氧气的出口配有高效过滤器。

在每条管道的每一层中都安装了单独的阀门，以便于维护。

压力测试：氧气管道的密封时间； 24小时，压力应为0.14MPa，每小时的泄漏率应小于0.12％。真空管道的强度试验压力为0.12MPa。真空管是气密的，压力为0.11MPa，持续24小时，每小时的泄漏率小于1％。

在开始施工之前，需要仔细考虑图纸并在现场确认。在充分了解设计要求并审查现场后，有必要将施工设计和进度计划，材料，设备采购计划和项目成本计划汇总在一起。

供应商应向购买者提供设备文件，图纸，检验记录，实验报告，质量证明书，操作和维护手册，技术文件以及其他材料。

为了确保良好的项目质量和计划的进度，供应商会仔细检查，测量和调试每个过程，填写施工日志和当天的各种记录（尤其是隐藏的项目），并随时检查，您需要为要准备的项目做好准备。

在技术服务方面，施工方应当做到文明施工，不影响或不影响患者或其他患者的治疗，使患者满意，医院满意。
